Фундаменты составные

Наименование продукции Состав изделия Нормативно-техническая документация Размеры, мм Объем ед. м3 Масса ед. тн Морозостойкость Водoнепроницаемость Класс бетона Вагонная норма, шт Тип подвижного состава
t b h
ФС1-А;
ФС1-А-48;
ФС1-А-350
Ф6-А серия 3.407-115 в 2, 3 2020 3000 3400 2,7 6,8 F150-200 W4-8 В30 4 Ф6-А + 8 ПН-1А
п/вагон

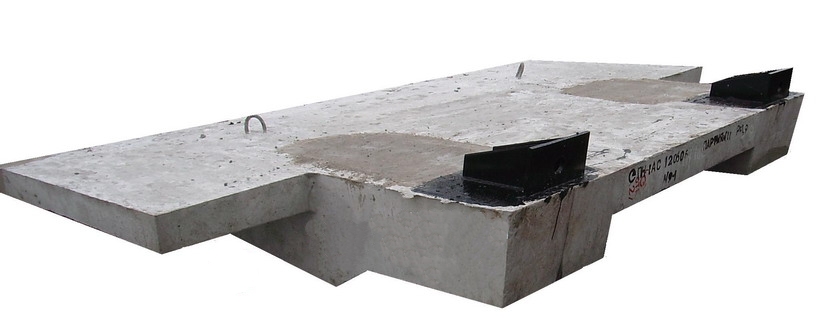

ПН-1А 1700 3000 380 0.76 1.9 F150-200 W4-8 В25
ФС2-А;
ФС2-А-48;
ФС2-А-350
Ф6-А серия 3.407-115 в 2, 3 2020 3000 3400 2,7 6,8 F150-200 W4-8 В30 4 Ф6-А + 8 ПН-2А
п/вагон
ПН-2А 2200 3000 380 0,97 2,4 F150-200 W4-8 В25

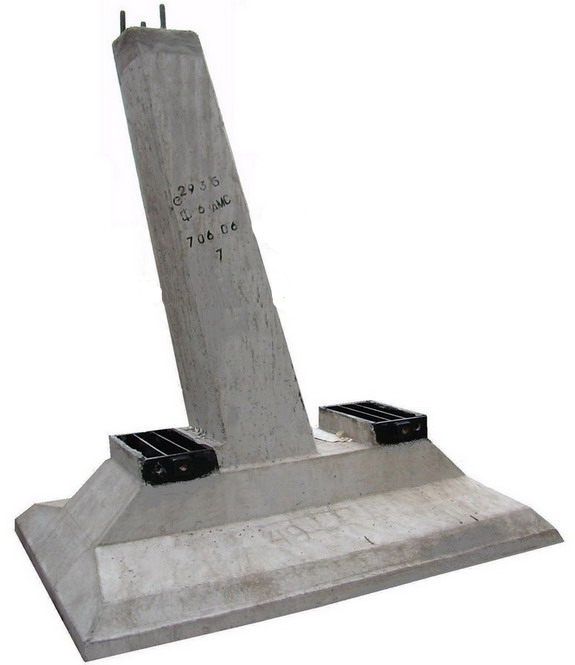

ФС1-АМ Ф6-Ам; Ф6-Амс серия 3.407-115 в 2, 3 13478 ТМ 2020 3000 3115 2,7 6,9 F150-200 W4-8 В30 4 Ф6-А + 8 ПН-1А
п/вагон
ПН-1А серия 3.407-115 в 2, 3 1700 3000 380 0.76 1.9 F150-200 W4-8 В25
ФС2-АМ Ф6-Ам; Ф6-Амс серия 3.407-115 в 2, 3 13478 ТМ 2020 3000 3115 2,7 6,9 F150-200 W4-8 В30 4 Ф6-А + 8 ПН-2А
п/вагон
ПН-2А серия 3.407-115 в 2, 3 2200 3000 380 0,97 2,4 F150-200 W4-8 В25

Проект 13478 ТМ был разработан НИИ «Севзапэнергосетьпроект» г. Санкт-Петербург специально для ОАО «Светлогорский ЖБИиК». При изготовлении фундаментов учитываются все технические требования, приведенные в Вып. 1 серии 3.407-115 и применяются те же самые опалубки.
